Вращающаяся печь
Вращающаяся печь представляет собой цилиндрическое оборудование с определенным уклоном от конца печи к головке печи, так что материал может двигаться вперед в осевом направлении. Цилиндр приводится передаточным устройством в движение, чтобы вращаться и продолжать нагреваться до высокой температуры, тем самым способствовать перемешиванию материала во вращающейся печи, так что материалы смешиваются друг с другом, вступают в контакт для реакции или обжига.
Описание
маркер
Краткое описание вращающейся печи：
Вращающаяся печь представляет собой цилиндрическое оборудование с определенным уклоном от конца печи к головке печи, так что материал может двигаться вперед в осевом направлении. Цилиндр приводится передаточным устройством в движение, чтобы вращаться и продолжать нагреваться до высокой температуры, тем самым способствовать перемешиванию материала во вращающейся печи, так что материалы смешиваются друг с другом, вступают в контакт для реакции или обжига.
Вращающаяся печь в основном используется в строительных материалах, металлургии, химической промышленности, защите окружающей среды, может быть кальцинированный цемент, активная известь и т. д., такие как никель, железо, литий, плавление хрома, обжиг окисления цветных минералов и золото, медь, кальцинирование карбонат кальция, диоксид титана, оксид магния, оксид цинка, каменноугольное масло, уголь, чистая сухая перегонка угля, эффективное качество очистки, добыча сланцевого масла, твердые отходы, отходы, удаление шлама и так далее.

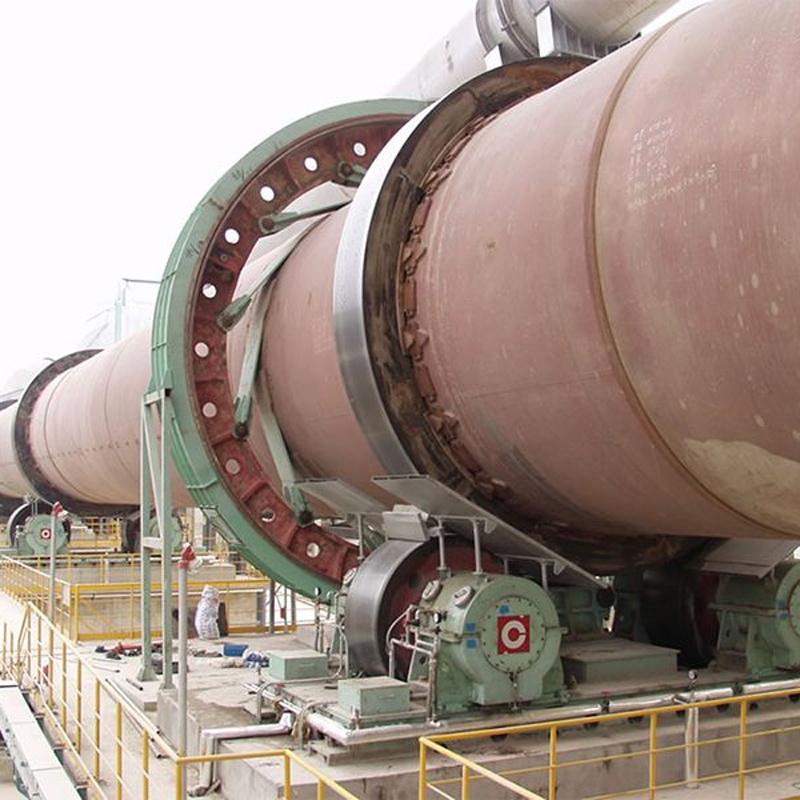

Вращающаяся печь в основном состоит из цилиндра, опорного ролика и шины, передаточного устройства, шестерни и венцовой шестерни, уплотнения головки печи и уплотнения хвоста печи, а также других компонентов.
Главный двигатель вращающейся печи проходит через главный редуктор, приводя шестерню в зацепление с венцовой шестерней для передачи мощности и приведения корпуса вращающейся печи во вращательное движение. Материал, подаваемый (цилиндр материала из верхней части) в корпус цилиндра печи, из-за эффекта наклона и медленного вращения цилиндра заставляет материал перемещаться в окружном и осевом направлениях от хвостовой части печи к головке печи ( от высокого к низкому), чтобы выполнить смешанное движение, а затем завершить процесс разложения или обжига, материал поступает из головки печи в следующее технологическое оборудование.
Топливо распыляется из головки печи и сжигается в печи с выделением большого количества тепла. Излучение пламени и конвекция горячего воздуха используются для обратного нагрева и обжига материала. Сгорание топлива, теплопередача и движение материала должны быть разумно скоординированы, чтобы тепло, выделяемое при сгорании топлива, могло передаваться вовремя, когда материал проходит через вращающуюся печь, что позволило достичь высокой производительности, высокого качества и низкого расхода.
Перечень технических характеристик вращающейся печи:
| Спецификация (м) | Производительность (т / д) | Склон(%) | Опорные ролики (шт) | Удерживающийроликовыйтип | Скорость работы печи | Основная трансмиссия | Вспомогательная трансмиссия | |||
| Основная трансмиссия | (об /мин)Вспомогательная трансмиссия | (кВт)Мотор | Передаточные числа коробки передач | (кВт)Мотор | Передатон числ коробки передач | |||||
| Φ2,8 / 2,5 × 44 | 300 | 3.5 | 3 | Механизм | 0,445–2,22 | 4,75 | 55 | 49-63 | 4 | 40,44 |
| Φ3,0 × 48 | 600-700 | 3.5 | 3 | Механизм / Гидравлический | 0,676–3,38 | 9,36 | 100 | 50 | 7,5 | 14 |
| Φ3,2 × 50 | 1000 | 3.5 | 3 | Гидравлический | 0,36–3,57 | 6.5 | 160 | 40 | 15 | 31,5 |
| Φ3,3 × 50 | 1200 | 4 | 3 | 0,36–3,57 | 5,61 | 160 | 40 | 11 | 31,5 | |
| Φ3,5 × 54 | 1500-1800 | 4 | 3 | Гидравлический | 0,39–3,9 | 7,66 | 220 | 28 | 18,5 | 45 |
| Φ4,0 × 60 | 2500 | 4 | 3 | 0,41–4,07 | 8,2 | 315 | 22,4 | 22 | 45 | |
| Φ4,3 × 64 | 3500 | 4 | 3 | Гидравлический | 0,4-4,0 | 7,93 | 400 | 31,5 | 30 | 45 |
| Φ4,8 × 74 | 5000 | 4 | 3 | 0,35-4 | 8,52 | 630 | 42,226 | 55 | 28 | |
| Φ5,0 × 74 | 6000 | 4 | 3 | Гидравлический | 0,35-4 | 7,58 | 710 | 28 | 55 | 45 |
| Φ5,6 × 87 | 8000 | 4 | 3 | Макс4,23 | 8,7 | 800 | 23.901 | 90 | 35,795 | |
| Φ6,0 × 95 | 10000 | 4 | 3 | Гидравлический | Макс5 | 9.2 | 950 × 2 | 26,646 | 132 | 35,795 |
Диапазон использования вращающейся печи:
Окатыши магнетита
Гранулы гематита
Хромитовые окатыши
Ванадиево-ильменитовые окатыши
Кальцинирование цементного клинкера
Кальцинирование извести
Сжигание отходов
Особенности вращающейся печи:

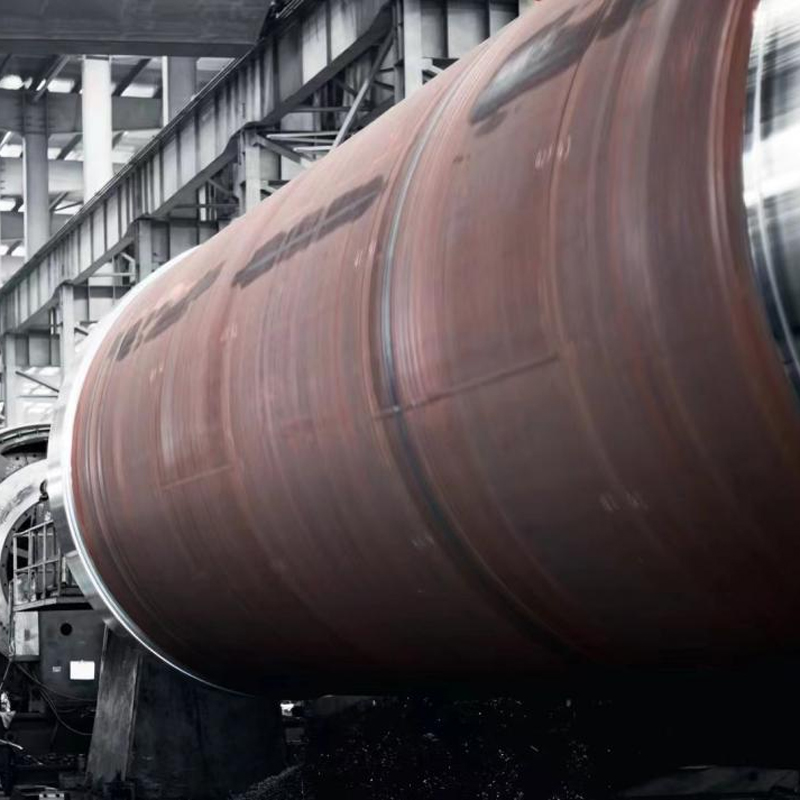

1.Цилиндр использует автоматическую сварку, а основной сварной шов проверяется неразрушающим контролем.
2.Переход секции цилиндра облегчен, а переходная секция настроена так, что цилиндр не только обеспечивает жесткость секции, но также улучшает напряженное состояние опорной позиции.
3.Полностью учитывать угол отклоняющего подшипника конструкции цилиндра, чтобы продлить срок службы огнестойких кирпичей и литейных материалов.
4.Использует опорные роликовые подшипники с большим диаметром и малым отношением длины к диаметру. Подшипники представляют собой автоматические самоустанавливающиеся подшипники для повышения надежности опоры.
5.Используйте удерживающий ролик с гидравлическим приводом, чтобы шина и поддерживающий ролик выдерживали более равномерное усилие и имели более длительный срок службы.
6.Использование пружинного многослойного гибкого уплотнения, двойного пружинного уплотнения, увеличения теплоизоляционного слоя, повышения надежности и срока службы оборудования.
7.Впускной и выпускной концы цилиндра оснащены жаропрочными и износостойкими защитными пластинами печи для предотвращения потерь при горении при высоких температурах.
8.Защитная пластина печи оснащена гильзой для холодного воздуха, которая защищает защитную пластину печи с воздушным охлаждением, что продлевает срок службы компонентов.
